Comprensione della differenza tra un raddrizzatore e un trasformatore: componenti essenziali nella conversione del potere

Nel mondo dell'ingegneria elettrica, comprendere la differenza tra un raddrizzatore e un trasformatore è cruciale, specialmente per chiunque si occupi di circuiti elettrici o sistemi di alimentazione. Sebbene possano sembrare simili a prima vista perché entrambi si occupano di energia elettrica, scopi, funzioni e principi operativi sono distinti. In questo articolo, esploreremo in modo approfondito entrambi i dispositivi, evidenziando le loro differenze, principi di lavoro e applicazioni.

Cos'è un trasformatore?
Un trasformatore è un dispositivo elettrico statico utilizzato per trasferire energia elettrica tra due o più circuiti attraverso l'induzione elettromagnetica. È progettato per aumentare i livelli di tensione (step-up) o diminuire (step-down) mantenendo la frequenza del segnale AC (corrente alternata). I trasformatori lavorano principalmente con la corrente alternata (AC) e si basano sul principio dell'induzione elettromagnetica.

Come funziona un trasformatore?
Un trasformatore è costituito da tre componenti principali:

Bobina primaria: la bobina che riceve la tensione di ingresso (AC).

Sulta secondaria: la bobina che fornisce la tensione di uscita (AC).

Core: il materiale magnetico che forma il percorso per il flusso creato dalla corrente nella bobina primaria e induce una corrente nella bobina secondaria.

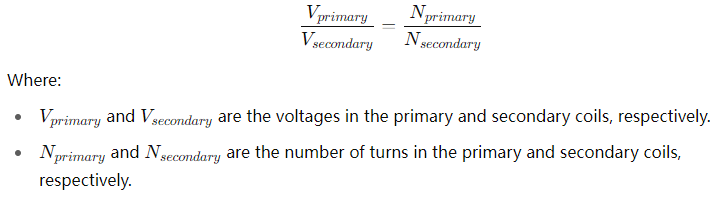

Il principio di lavoro dietro un trasformatore è semplice: quando si alternano la corrente attraverso la bobina primaria, crea un campo magnetico che fluttua. Questo campo magnetico induce una corrente nella bobina secondaria attraverso l'induzione elettromagnetica. Il rapporto di tensione tra le bobine primarie e secondarie è determinato dal rapporto di svolta, ovvero il rapporto tra il numero di giri di filo nella bobina primaria e il numero di turni nella bobina secondaria. Questo rapporto determina direttamente se la tensione è aumentata o dimessa.

Applicazioni dei trasformatori:

Reti di distribuzione dell'alimentazione: tensioni graduali e graduali.

Isolamento elettrico: i trasformatori di isolamento impediscono alle alte tensioni di raggiungere apparecchiature sensibili.

Regolazione della tensione nei circuiti elettronici.

Limitazioni:

I trasformatori funzionano solo con il potere CA. Non possono funzionare con corrente continua (DC).

Sono relativamente ingombranti e richiedono un design attento per gestire grandi quantità di potenza.

Cos'è un raddrizzatore?
Un raddrizzatore è un dispositivo elettrico utilizzato per convertire la corrente alternata (AC) in corrente continua (DC). Questo processo è noto come rettifica. I rettificatori vengono generalmente utilizzati negli alimentatori per elettronica, batterie e motori DC. A differenza dei trasformatori, che cambiano solo i livelli di tensione senza alterare la direzione della corrente, i rettificatori alterano effettivamente la forma d'onda della corrente di ingresso da AC a DC.

Come funziona un raddrizzatore?
I rettificatori sono in genere costruiti utilizzando dispositivi a semiconduttore come i diodi, che consentono alla corrente di fluire in una sola direzione. Quando la tensione CA viene applicata a un raddrizzatore, i diodi conducono la corrente durante il mezzo ciclo positivo e la corrente di blocco durante il mezzo ciclo negativo, permettendo così solo una corrente unidirezionale (DC).

Esistono due tipi principali di raddrizzatori:

Raddrizzatore a metà onda: utilizza un singolo diodo e consente di passare la corrente durante solo la metà della forma d'onda CA (positiva o negativa). Questo metodo è inefficiente perché si traduce in molta energia sprecata e un'uscita DC pulsante.

Il raddrizzatore a onda piena-utilizza due o quattro diodi (a seconda della configurazione) per consentire al flusso di corrente durante i semi-cicli positivi e negativi della forma d'onda AC. Questo metodo è più efficiente e fornisce un'uscita DC più fluida.

Dopo il processo di rettifica, l'uscita è un segnale DC pulsante, che può essere ulteriormente levigato usando i filtri (condensatori, induttori) per produrre un'uscita CC costante.

Applicazioni di rettificatori:

Alimentatori per dispositivi elettronici, computer e televisori.

Azionamenti a motore DC.

Carica della batteria.

Elettroplazione.

Limitazioni:

I rettificatori funzionano solo con input CA.

L'output è DC ma potrebbe ancora essere pulsante se non ulteriormente filtrati.
